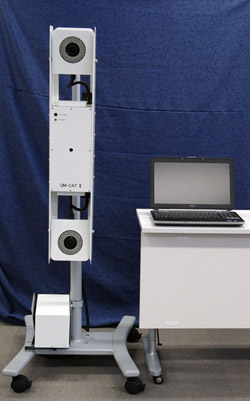

　本シリーズは医学（臨床・スポーツ）や産業な ど、幅広い分野でご利用頂けるよう、ユーザー先 でのわずらわしい校正の廃止や操作性の向上設置 の簡便さを追及することで持ち運べるシステムに しました。
　臨床では診察室やベッドサイド及び院内廊下等 で使っています。本シリーズは、ハードウエアか らソフトウエア（計測ロジック及び解析）まで自 社で開発いたしますので、ご要望にお応えしたカ スタマイズが可能です。

仕　　　様
3Dアルゴリズム DLT+MPT ※1)
校正 不要 ※2)
計測方式 赤外線反射
マーカ種別 反射型
計測周波数(Hz) 60120180
最大計測時間(H) 2
データ転送方式 無線 ※3)
リアルタイム表示 可能
外部同期 有り
消費電力(W) 240

届出番号 13B3X00510C00002

※1) MPT法は弊社独自の３D変換アルゴリズムです
※2) 2台のカメラをUNIT化することで、ユーザーサイドでの校正処理を省きました
　　　複数ユニットで使う時は校正が必要です
※3) カメラからの情報を無線で送受信します

カメラ関連商品

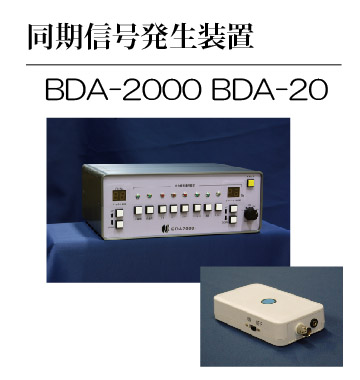

　 【BDA-2000】 　 【BDA-20】
　計測開始トリガー 16ch
(16ch毎に個別信号を設定可)		 　2ch
　入力トリガー 1ch 　なし
　入力電圧レベル 2、5、10、30、50V 　なし
　出力電圧レベル ±10V（可変可） 　1.5v(3vまで指定可
　トリガー出力条件設定 理論反転可
レベル調整可 　
デューティー比設定
（1μsec，10～90%）		 　なし
　種別選択設定 連続
ワンショット　　
理論の設定		 　ワンショット
　チャンネル別波形生成 可 　なし

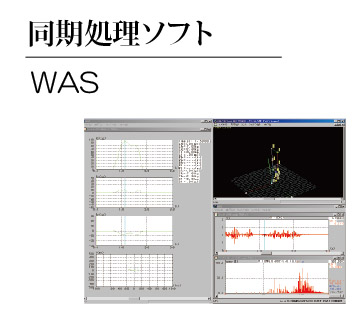

アナログ信号を収集し解析します
入力チャンネル数 　 16ch（最大32ch,ADボードに依存）
ADコンバータ分解能 　 16Bit（ADボードに依存）
最大サンプリング速度 　5kHz　（ADボードに依存）
基本解析ソフト  　
　
　		 整流波形表示
時系列表示
周波数解析

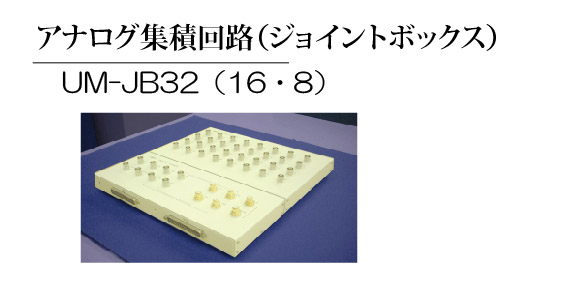

チャンネル数 32ch（16ch･8ch仕様も可）
コネクター BNCコネクター（変更可能）
デジタル信号IN 4ch（オプション）
デジタル信号OUT 4ch（オプション）
※上記項目はA/Dボードに依存します
